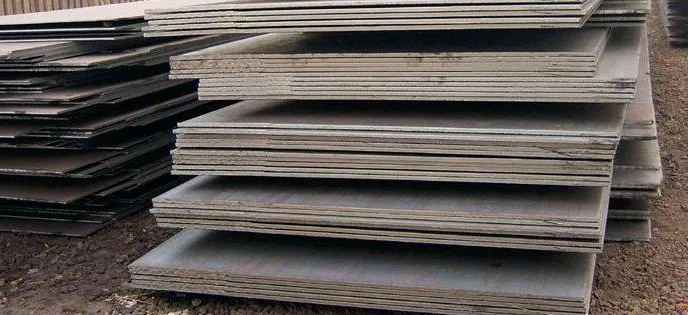

SA387 Grád 5 Aicme 2 do Phláta Árthaí Brú

Airíonna meicniúla agus comhdhéanamh

SA 387 Tá Aicme 2 Grád 5 ar eolas mar gheall ar a ardfheidhmíocht faoi choinníollacha foircneacha, rud a chiallaíonn go bhfuil sé oiriúnach doBrúagus feidhmchláir ardteochta . Áirítear leis na príomh-airíonna meicniúla agus SA 387 Tá plátaí cruach cóimhiotail Aicme 2 Grád 5 Aicme 2Cruach chóimhiotailPlátaí a úsáidtear i soithí brú cruach carbóin inúsáidte ag teochtaí arda . Tá cróimiam agus moluibdín sa chruach cóimhiotail, a thugann na hairíonna meicniúla seo a leanas dó

Neart teanntachta

Íosmhéid: 415 MPa (60, 000 psi)

Uasmhéid: 585 MPa (85, 000 psi)

Élagáil

Íosmhéid: 18% i 50 mm (2 orlach)

Íosmhéid: 22% i 200 mm (8 n -orlach)

Íosmhéid neart toradh:205 MPa (30, 000 psi)

Cruas de ghnáthI raon 130-180 HB (cruas Brinell)

Comhdhéanamh SA 387 Pláta Cruach Cóimhiotail Grád 5 Grád 5

A high quality chrome molybdenum alloy steel plate intended specifically for use in weldable Carbon Steel pressure vessels at elevated temperatures. Added molybdenum gives the material greater temperature tensile strength and the chromium provides improved corrosion resistance and The alloy composition of SA 387 Grade 5 Class 2 steel provides its unique properties. The primary elements and their typical percentages is iad:

Carbón (c): 0.15% uasmhéid

Mangainéis (MN): 0.60-1.00%

Fosfar (P): 0.025% Max

Sulfar (í): 0.025% Max

Silicon (IR): 0.50% uasmhéid

Cróimiam (cr): 4.00-6.00%

MolyBdenum (mo): 0.45-0.65%

Q1:Cén fhriotaíocht creep is féidir a bheith ag súil leis ag céim 600-650?

Sonraí creep:

Neart réabtha:85 MPa ag 600 céim /100, 000 hrs

Strus incheadaithe:34 MPa ag 650 céim (ASME II-D)

Buntáiste Microstruchtúrtha:

Martensite tempered mín-gránnale carbonitrides mx

Q2:Cén chaoi a ndéantar plátaí tiubh (suas le 250mm) a rialú ar cháilíocht?

Próiseas monaraíochta:

Múchadh uisce luathaithe(ráta fuaraithe lárlíne níos mó ná nó cothrom le 20 céim /s)

Tempering:Céim {705-760 × 1hr/25mm

Prótacal Tástála:

100% UT in aghaidh an SA -578 Aicme 2(Íogaireacht 0.8mm FBH)

Z-treo ψ níos mó ná nó cothrom le 35%(ASTM A770)

Q3:Cad iad na nósanna imeachta táthúcháin atá ríthábhachtach d'iarratais scaglainne?

Prótacal Táthú:

Réamhthéamh:Céim 200-250 (do gach tiús)

Miotail Filler:AWS A5.28 e 505-15 (5CR -0.5 mo)

TEMP INTERPASS:Níos lú ná nó cothrom le 300 céim

Cóireálacha Iar-Thiathair:

PWHT:Céim {705-760 × 1hr/25mm

Teorainn cruas:Níos lú ná nó cothrom le 241 HB (ASME VIII)

Q4:Cathain ar chóir Aicme 2 a shonrú thar Aicme 1?

Iarratais chriticiúla:

Ceanntásca Athchóirithe Hidrigin(strus teirmeach teirmeach)

Imoibreoirí ardteochtaÉilíonn sé déine briste
