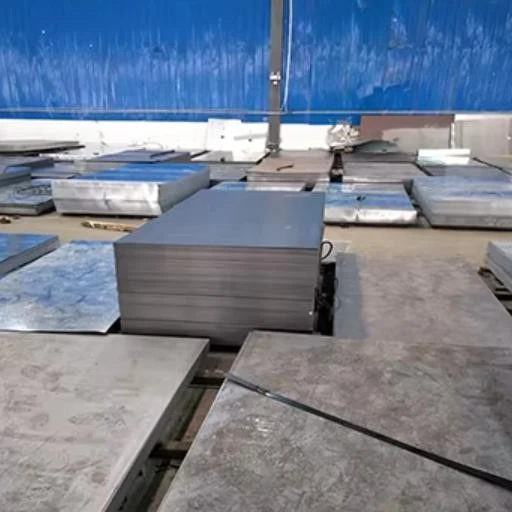

Pláta Cruach Árthach Brú ASTM A517

GNÉPláta cruach soitheach brú ASTM A517is pláta cruach cóimhiotail ard-láidre, múchta agus tempered atá saindeartha le haghaidh coirí táthaithe comhleá agus soithí brú eile. Comhlíonann sé le caighdeán ASTM A517/A517M-17 (2023) , tá ard-deimhneacht aige, neart ard teanntachta, agus infheictheacht iontaofa, rud a fhágann gurb é an chéad rogha é do thimpeallachtaí tionsclaíocha ardbhrú agus ardteochta.



Mar mhonaróir gairmiúil le blianta taithí i dtáirgeadh agus onnmhairiú cruach, soláthraíonn GNEE plátaí cruach saincheaptha ASTM A517 chun freastal ar riachtanais éagsúla na gcustaiméirí domhanda i dtionscail fuinnimh, ceimiceacha agus cumhachta.





Is pláta cruach soitheach brú ASTM A517 acruach cóimhiotail ard-láidre atá múchta agus tempereddeartha le húsáid i soithí brú agus feidhmeanna struchtúracha a éilíonn neart agus déine níos fearr. Le feidhmíocht mheicniúil den scoth, neart toraidh ard, agus weldability maith, úsáidtear ASTM A517 go forleathan i dtionscail éilitheacha ar nós ola & gáis, giniúint cumhachta, agus déantúsaíocht trealaimh throm.



Cruach GNEESoláthraíonn plátaí cruach ASTM A517 préimhe le rialú cáilíochta dian, seachadadh tapa, agus deimhniú iomlán do thionscadail dhomhanda.



Gráid ar Fáil:

• ASTM A517 Grád A
• ASTM A517 Grád B
• ASTM A517 Grád C
• ASTM A517 Grád D
• ASTM A517 Grád E
• ASTM A517 Grád F
• ASTM A517 Grád H
• ASTM A517 Grád J
• ASTM A517 Grád P
• ASTM A517 Grád Q
• ASTM A517 Grád S



Soláthraíonn gráid éagsúla leibhéil éagsúla neart agus cumais tiús.







Eilimint	Grád A	Grád B	Grád E	Grád F	Grád H	Grád P	Grád Q	Grád S
Carbón (C)	0.15-0.21	0.15-0.21	0.12-0.20	0.10-0.20	0.12-0.21	0.12-0.21	0.14-0.21	0.10-0.20
Mangainéis (Mn)	0.80-1.10	0.70-1.00	0.40-0.70	0.60-1.00	0.95-1.30	0.45-0.70	0.95-1.30	1.10-1.50
Fosfar (P)	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035
Sulfar (S)	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035	Níos lú ná nó cothrom le 0.035
sileacain (Si)	0.20-0.35	0.20-0.35	0.20-0.35	0.20-0.35	0.20-0.35	0.20-0.35	0.20-0.35	0.20-0.35
moluibdín (Mo)	0.18-0.28	0.15-0.25	0.40-0.60	0.40-0.60	0.20-0.30	0.45-0.60	0.40-0.60	0.10-0.35
bórón (B)	0.001-0.005	0.001-0.005	0.001-0.005	0.001-0.005	0.001-0.005	0.001-0.005	0.001-0.005	0.001-0.005
Vanaidiam (V)	0.03-0.08	0.03-0.08	0.03-0.08	0.03-0.08	0.03-0.08	0.03-0.08	0.03-0.08	0.03-0.08



Maoin	Riachtanas (Níos lú ná nó cothrom le 2.50 in. / 63.5 mm ar tiús)	Requirement (>2.50-6 in. / 63.5-152.4 mm tiubh)	Suntas
Neart Teanntachta	115-135 ksi (790-930 MPa)	105-135 ksi (724-930 MPa)	An strus uasta is féidir leis an ábhar a sheasamh agus é á shíneadh, ag cinntiú cobhsaíocht struchtúrach faoi bhrú ard
Neart Toradh (Mion)	100 ksi (690 MPa)	90 ksi (621 MPa)	Strus ar a dtosaíonn an t-ábhar ag dífhoirmiú go plaisteach, rud is tábhachtaí maidir le teorainneacha dearaidh in iarratais soithí brú
Fadú (Mion)	16-18% (athraíonn de réir gráid)	16-18% (athraíonn de réir gráid)	Tomhas insínteacht, rud a léiríonn an cumas dífhoirmiú roimh briste, ag laghdú an baol teip tobann
Charpy V-Tástáil Tionchair Notch	Íosluachanna sonraithe ag teochtaí éagsúla (m.sh., -50 céim F / -45 céim )	Íosluachanna sonraithe ag teochtaí éagsúla (m.sh., -50 céim F / -45 céim )	Cinntíonn sé cruas iontach, go háirithe i dtimpeallachtaí ísealteochta, rud a choscann briseadh brioscach
Cruas Brinell	235-293 HB	235-293 HB	Friotaíocht in aghaidh eangú agus caitheamh dromchla, ag leathnú shaol seirbhíse i gcoinníollacha crua tionsclaíochta





Úsáidtear pláta cruach soitheach brú ASTM A517 go forleathan i gcoirí táthaithe comhleá agus iarratais soithí brú eile, go príomha sna tionscail seo a leanas:

• Tionscal Fuinnimh: Coirí, malartóirí teasa, agus soithí brú i stáisiúin chumhachta teirmeacha, stáisiúin chumhachta núicléacha, agus stáisiúin hidreachumhachta
• Tionscal Ceimiceach: Soithí brú le haghaidh próiseála ceimiceach, umair stórála le haghaidh meáin chreimneach, agus soithí imoibrithe
• Tionscal Peitriceimiceach: Trealamh scagtha ola, soithí stórála agus iompair gáis nádúrtha, agus ardáin ola amach ón gcósta
• Innealra Trom: Comhpháirteanna brú in innealra innealtóireachta, trealamh hiodrálach agus trucailí tromshaothair
• Réimsí Eile: Umair stórála GNL, soithí stórála hidrigine, agus píblínte -ardbhrú i dtionscadail stórála fuinnimh





1. Rialú Cáilíochta dian & Comhlíonadh

Déantar gach pláta cruach ASTM A517 a tháirgeadh i gcomhréir le caighdeán ASTM A517/A517M- 17 (2023), le diananailís teasa agus táirge chun comhlíonadh na gceanglas maidir le comhdhéanamh ceimiceach agus airíonna meicniúla a chinntiú. Maraítear an cruach agus go gcomhlíonann sé ceanglais mhéid gráin austenític fíneáil, ag cinntiú feidhmíocht aonfhoirmeach agus ard-iontaofacht. Tá trealamh tástála chun cinn ag GNEE chun tástálacha teannas a dhéanamh, tástálacha tionchair trasnacha Charpy V-notch, agus tástálacha meicniúla eile, le ráta cáilíochta táirgí de 99.8%.



2. High-Strength & Excellent Toughness

Trí chóireáil teasa a mhúchadh agus a mhaolú, sroicheann pláta cruach GNEE ASTM A517 micreastruchtúr martensítach nó bainítach gráinnithe, a chomhcheanglaíonn ard-neart teanntachta (suas le 135 ksi) agus cruas den scoth. Féadann sé coinníollacha foircneacha agus teochta a sheasamh, rud a fhágann go bhfuil sé oiriúnach d'fheidhmchláir ríthábhachtacha soithí brú ina bhfuil sábháilteacht agus marthanacht ríthábhachtach.



3. Táthú agus Próiseasacht Superior

Cinntíonn an comhdhéanamh ceimiceach optamaithe (rialú réasúnta ar eilimintí carbóin, mangainéise agus cóimhiotail) weldability den scoth de phláta cruach ASTM A517. Is féidir é a tháthú go héasca ag baint úsáide as modhanna táthú coitianta (cosúil le táthú stua, táthú gáis) gan lochtanna táthú soiléire, deacracht táthú a laghdú agus éifeachtacht tógála a fheabhsú do chustaiméirí.



4. Saincheapadh & Soláthar Solúbtha

Tacaíonn GNEE le saincheaptha iomlán plátaí cruach ASTM A517, lena n-áirítear grád, tiús, leithead, fad, agus cóireáil dromchla (glanadh, péinteáil) de réir riachtanais an chustaiméara. Le cumas táirgthe bliantúil de 400,000 tonna, is féidir linn freastal ar éileamh mór orduithe agus timthriallta seachadta gearra (15-30 lá le haghaidh orduithe caighdeánacha) a chinntiú, fadhb na dtimthriallta seachadta fada sa mhargadh a réiteach.



5. Costas-Seirbhís Tar éis Díolachán Éifeachtach & Domhanda{-

Mar mhonaróir díreach, cuireann GNEE deireadh le naisc idirmheánacha, ag soláthar praghsanna iomaíocha monarchan do phlátaí cruach ASTM A517 (raon praghsanna: $500-$910 in aghaidh an tonna, faoi réir grád agus cainníocht ordaithe). Cuirimid seirbhísí lóistíochta domhanda ar fáil (FOB, CFR, CIF, DDP) agus 24/7 tar éis-tacaíocht díolacháin, lena n-áirítear comhairliúchán teicniúil, treoir suiteála, agus próiseáil aiseolais ar ardchaighdeán, ag cinntiú comhar saor ó imní do chustaiméirí ar fud an domhain.





Grád	Príomhghné	Iarratas
Tiománaí ASTM A517	Q&T, ard-neart	Soithí ardbhrú
Tiománaí ASTM A516	Cruach charbóin, cuspóir ginearálta	Soithí meánbhrú-
Tiománaí ASTM A387	Cr-Mo cóimhiotal, friotaíocht teasa	Seirbhís-ardteochta

Is é ASTM A517 an rogha is fearr nuairneart uasta agus éifeachtacht meáchainag teastáil.





Caighdeán	Grád Coibhéiseach	Cur síos
GA (An Eoraip)	S690Q / S700MC	Cruach -ard-neart múchta & tempered
DIN (An Ghearmáin)	1.8928	Cruach struchtúrach ard-láidre
JIS (An tSeapáin)	SHY685 / HW685	Cruach soitheach brú ard-láidre
GB (An tSín)	Q690D / Q690E	Cruach -ard-chóimhiotail íseal

Nótaí:

Braitheann coibhéis chruinn arcóireáil teasa, tiús, agus riachtanais tionchair

Is gnách go soláthraítear ASTM A517 iriocht múchta agus tempered, cosúil le EN S690Q





Soláthraíonn GNEE Steel plátaí ASTM A517 le:

• Tiús: 6mm - 200mm
• Leithead: 1500mm - 4000mm
• Fad: 3000mm - 18000mm
• Coinníoll seachadta: Múchadh & Tempered (Q&T)
• Dromchla: Pléascadh lámhaigh / Péinteáil

Tá toisí agus próiseáil saincheaptha ar fáil.





AgCruach GNEE, cuirimid réitigh oiriúnaithe ar fáil d'fheidhmchláir ardfheidhmíochta:



Roghanna Saincheaptha:

• Gearr{0}}go-phlátaí méidede réir líníochtaí
• Roghnú grád(A, B, C, Q, srl.)
• Rialú cóireála teasa (Q&T)
• Tástáil tionchair ag teochtaí ísle
• Meaisínithe & próiseáil(gearradh, beveling, druileáil)
• Cigireacht tríú páirtí(SGS, BV, TUV)
• Deimhniú iomlán MTC(GA 10204 3.1 / 3.2)





Cad atá comhionann le cruach A517?

Ábhair cruach US T-1
Is ionann ASTM A517 agusÁbhair cruach US T-1. Úsáidtear cruach A517 de ghnáth i gcoirí táthaithe comhleá agus soithí brú eile, agus is minic a úsáidtear cruach A514 i ndroichid táthaithe agus struchtúir eile. Tá cruach A514 comhionann le cruach US A709 HPS 100W freisin.



Cad é an difríocht idir A514 agus A517?

Is sonraíocht chaighdeánach é ASTM A514 maidir le pláta cruach cóimhiotail ard-neart, Múchta agus Teochta le húsáid i ndroichid táthaithe agus i struchtúir eile. Clúdaíonn ASTM A517 plátaí cruach cóimhiotail ard-neart, múchta agus tempered, atá beartaithe lena n-úsáid i gcoirí táthaithe comhleá agus i soithí brú eile.



Cad é airíonna meicniúla ASTM A517 Grád F?

Is pláta cruach cóimhiotail ard-láidre, múchta agus tempered é ASTM A517 Grád F atá beartaithe le haghaidh feidhmeanna soithí brú. Tá A517 Grád F ar fáil i dtiús suas le 2.5 isteach agus tá aneart toraidh íosta de 100 ksi. Bhí ceanglais réadmhaoine tionchair notch Charpy V ag teastáil ó ASTM A517 Grád F freisin.



Cad é atá comhionann le SA 517?

A517 Gr. S agus SA517 Gr. Tá S den ghrád céanna,ASTM A517/A517Matá comhionann le ASME SA-517/SA-517M.



Cad é an difríocht idir SA 516 agus SA 517?

Úsáidtear SA 517 Grád Q in imoibreoirí ardbhrú, stórála GNL, agus soithí núicléacha, rud a thairgeann suas le 30% de choigilt meáchain os cionn gráid SA 516. Laghdaíonn a ard-neart úsáid ábhair, agus cinntíonn ábhar nicil cruas íseal teochta, atá oiriúnach le haghaidh feidhmeanna crióigineacha.



Cad dó a úsáidtear ASTM A517?

Úsáidtear é le haghaidh soithí brú ard-láidre agus struchtúir tromshaothair.



Cad a dhéanann ASTM A517 speisialta?

Soláthraíonn a riocht múchta agus tempered neart agus déine an-ard.



Cén grád is coitianta?

Úsáidtear Grád Q go forleathan mar gheall ar a neart toraidh ard.



An bhfuil ASTM A517 infheicthe?

Sea, le nósanna imeachta táthú cuí agus réamhthéamh más gá.



Cad iad na tionscail a úsáideann ASTM A517?

Ola & gás, stáisiúin chumhachta, amach ón gcósta, mianadóireacht, agus trealamh trom.



Cad é neart toraidh an A517?

Go hiondúil timpeall 690 MPa nó níos airde ag brath ar an ngrád.



Cad é an grád EN coibhéiseach?

Is coibhéis choitianta é S690Q.



An féidir ASTM A517 a shaincheapadh?

Sea, is féidir méid, tástáil agus próiseáil a chur in oiriúint.



Cad é an coinníoll seachadta?

Múchadh agus tempered (Q&T).



Cad é an difríocht idir ASTM A517 agus plátaí cruach soithí brú eile (cosúil le ASTM A516)?

Is pláta cruach cóimhiotail ard-neart é ASTM A517, múchadh agus tempered, le neart teanntachta níos airde (115-135 ksi) agus neart toraidh (íosmhéid 90-100 ksi) i gcomparáid le ASTM A516 (pláta cruach carbóin). Tá sé oiriúnach d'fheidhmchláir chriticiúla ardbhrú, ardteochta, agus tá ASTM A516 níos oiriúnaí do chásanna soithí brú ginearálta le riachtanais neart níos ísle.



An féidir le GNEE plátaí cruach ASTM A517 a sholáthar a bhfuil tiús nó méid neamhchaighdeánach acu?

Tá. Tá trealamh táirgeachta chun cinn ag GNEE agus is féidir plátaí cruach ASTM A517 a tháirgeadh le tiús saincheaptha (laistigh den teorainn grád), leithead, agus fad de réir líníochtaí nó riachtanais an chustaiméara, ag freastal ar riachtanais speisialta tionscadal éagsúla.



Cad iad na deimhnithe atá ag pláta cruach GNEE ASTM A517? An féidir leis ceanglais na dtionscadal idirnáisiúnta a chomhlíonadh?

Tá ár plátaí cruach ASTM A517 tar éis deimhnithe ISO, SGS, BV, CE, API a rith, ag cloí go hiomlán le caighdeáin idirnáisiúnta ASTM. Úsáidtear go forleathan iad i dtionscadail idirnáisiúnta in Oirdheisceart na hÁise, sa Mheánoirthear, san Afraic, agus san Eoraip, agus féadann siad freastal ar riachtanais iniúchta cáilíochta institiúidí idirnáisiúnta éagsúla tríú páirtí.





Is monaróir gairmiúil agus onnmhaireoir plátaí cruach soitheach brú ASTM A517 é GNEE, a bhfuil taithí shaibhir aige maidir le freastal ar chustaiméirí domhanda. Cibé an bhfuil táirgí caighdeánacha nó táirgí saincheaptha uait, is féidir linn táirgí agus seirbhísí gairmiúla ar ardchaighdeán a sholáthar chun cabhrú leat costais a laghdú agus éifeachtúlacht tionscadail a fheabhsú.

Iarr Athfhriotail



Glaoigh Linn Anois: +86 15824687445

Ríomhphost Linn: alloy@gneesteelgroup.com



Ag brath ar go leor trealamh den chéad scoth, ar nós meaisín lomadh CNC, meaisín Coscáin Preas, Meaisín Straightening, Meaisín Lúbthachta Rolla, Meaisín Barra Maol, meaisín Deburring srl, d’fhéadfadh GNEE STEEL leath-tháirgí éagsúla agus seirbhísí foirmithe fairsinge a sholáthar do chustaiméirí.



Próiseáil CRUACH GNEE

SEIRBHÍS 1.CTL & SL (141 TACAIR)

Faoi láthair, tá go leor ardtrealaimh CTL/SL iompórtáilte ag GNEE STEEL ón Iodáil agus ón gCóiré agus d’fhéadfadh sé seirbhísí saincheaptha CTL/SL a sholáthar ó chruach dhosmálta fuarrollta agus cruach carbóin go cruach dhosmálta te-rollta agus cruach carbóin chomh maith le stiallacha agus leathán ultra-.

ÁISEANNA CTL
Fad uasta: 16500mm

Leithead uasta: 2200mm

Tiús uasta: 25.4mm

Neart Táirgeachta Uasta: 1500Mpa
ÁISEANNA SL

Leithead uasta: 2200mm

Tiús uasta: 18mm

Cainníocht scoilte uasta:31

Neart Táirgeachta Uasta: 1200Mpa



SEIRBHÍS 2.CUTTING

D'allmhairigh GNEE STEEL go leor meaisíní gearrtha chun cinn ón nGearmáin, ón tSualainn, ó Mheiriceá agus ón tSeapáin, lena n-áirítear meaisín gearrtha plasmas, meaisín gearrtha scaird uisce, meaisín gearrtha léasair, meaisín gearrtha lasair agus meaisín chonaic. Chun freastal ar riachtanais éagsúlaithe na gcustaiméirí, glacann GNEE STEEL freisin ilmhodhanna gearrtha oibre neadacha agus diantáirgeacht chun cumas táirgthe a fheabhsú agus costais a shábháil ar na custaiméirí.

Meaisín gearrtha léasair

Fad Gearrtha Uasta: 40,000mm

Leithead uasta: 4,600mm
Tiús uasta: 100mm



Meaisín Gearradh Lasair

Fad Gearrtha Uasta: 40,000mm

Leithead uasta: 8,000mm
Tiús uasta: 500mm

Meaisín Gearradh Plasmas

Fad Gearrtha Uasta: 30,000mm

Leithead uasta: 5,000mm
Tiús uasta: 100mm



Scaird-ghearradh-uisce

Fad Gearrtha Uasta: 12,000mm

Leithead uasta: 4,010mm
Tiús uasta: 250mm

SEIRBHÍS 3.FORMING

Lúbthachta Rolla Pláta Cruach
Tiús Rollta Uasta: suas le 200mm
Leithead uasta: 4200mm



Meaisín Lúbthachta Uathoibríoch-Brúigh Coscáin
Cumas Lúbtha Uasta:3000Ton
Fad Lúbtha uasta:15,000mm

Saineolaí i Lúbthachta Ard-Neart & Caith-Resistant Steels





Meaisín Punching

Leithead uasta: 3,070mm
Tiús uasta: 8mm

Uasbhrú: 250t

SEIRBHÍS BEVELING

Tá meaisín muilleoireachta imeall ag ardán GNEE STEEL beveling, plánálaí imeall, meaisín gearrtha groove lasair / plasma, robot gearrtha groove lasair, meaisín chamfering deisce, planer gantry agus ard-trealamh eile chun seirbhísí réamhdhéanta páirteanna a sholáthar do chustaiméirí, próiseáil laethúil de chineál V, cineál Y{{1}, cineál, X-cineál agus U{- cineál groovemb agus próisis táthú ina dhiaidh sin, agus próisis táthúcháin ina dhiaidh sin, agus próisis táthúcháin ina dhiaidh sin.



Muilleoireacht:
Fad Gearrtha Uasta: 18,000mm

Leithead uasta: 4500mm
Tiús uasta: 120mm





Beveling:
Fad uasta: 16,000mm

Tiús uasta: 80mm

SEIRBHÍS MEAISÍNIÚ

Is le GNEE STEEL CNC Tairseach-meaisín leadránach agus muilleoireachta cineál, CNC Urlár-meaisín leadránach agus muilleoireachta, meaisín muilleoireachta ais ingearach 5-, Planer de chineál Tairseach, Deil Ingearach, Meaisín Meilte Sorcóireach, Planer Hiodrálacha agus Deil CNC agus d'fhéadfadh sé páirteanna breise agus páirteanna breise a sholáthar do chustaiméirí móra meaisínithe.

Ionad Meaisínithe Leadránach & Milling Gantry

Fad uasta: 48000mm

Leithead uasta: 12500mm
Airde uasta: 8000mm

Trastomhas uasta: 10500mm

Trealamh Druileála poll domhain
Uasdoimhneacht Druileála: 1,100mm
Trastomhas Tóir Uasta: φ80mm
Trastomhas uasta: φ4,500mm

MMulti-trealamh druileála poll

Fad uasta: 13,000mm
Leithead uasta: 10,000mm
Trastomhas uasta tolladh: φ105mm
Doimhneacht uasta Druileála: 250mm

Urlár Leadránach Agus Meaisín Muilleoireachta
Fad uasta: 24,000mm
Airde Uasta: 8,000mm
Toisí caschláir: 9x5m

Deil Ingearach

Airde uasta: 6,000mm

Trastomhas uasta: φ22,00mm

Meaisín Muilleoireachta Imeall Uathoibrithe

Is táirge tosaigh é an Meaisín Muilleoireachta Imeall Uathoibrithe i dtrealamh muilleoireachta tromshaothair. Úsáidtear é go príomha le haghaidh ullmhú groove weld (beveling) ar phlátaí formáid mhóra déanta as cruach dhosmálta, cruach carbóin, agus gráid cruach speisialta. Is féidir leis plátaí a phróiseáil le tiús uasta de suas le 90mm, fad 16 méadar, agus leithead 4 méadar.



Tá sé feistithe le haonaid mhuilleoireachta dé agus córas athraithe ceann gearrthóra muilleoireachta go hiomlán uathoibríoch, rud a chumasaíonn beveling uathoibrithe 4 imeall. Is é a ghné sheasta an teicneolaíocht phróifílithe a úsáidtear nuair a bhíonn plátaí tonnacha agus táirgí múnlaithe neamhrialta á muilleoireacht, rud a chinntíonn comhsheasmhacht iomlán an groove tar éis muilleoireachta.



Trí úsáid a bhaint as cinn ghearrthóra muilleoireachta atá saindeartha, féadann sé próifílí groove an-deacair agus casta a fheidhmiú i bpas amháin.



Ábhair:Cruach ghnáth-charbóin, cruach soitheach brú, cruach-resistant caitheamh, cruach ard-neart, cruach dhosmálta, cóimhiotail atá bunaithe ar nicil, etc.
Leithead:1200 - 4200 mm
Fad:5800 - 16000 mm
Tiús:5 - 90 mm
Meáchan:Suas le 35 tonna



Is é an meaisín muilleoireachta imeall seo an príomh-trealamh muilleoireachta bevel uathoibrithe ar domhan. Leis an dearadh struchtúrach den scoth agus halgartaim sonraí chun cinn, baineann sé uathoibriú iomlán ó bhrath pláta go dtí an próiseas muilleoireachta iarbhír, ag feabhsú go mór éifeachtúlacht próiseála agus ag ráthú cruinneas ard.



• Cruinneas Próiseála

Cruinneas fad:±1mm nuair L < 10m; ± 2mm nuair L> 10m;

Cruinneas leithead:±1mm;

Cruinneas trasnánach:±2mm;

Cruinneas aghaidh fréimhe (imeall maol):±1mm le haghaidh Y-grooves; +0.5mm le haghaidh X-grooves.

• Éifeachtúlacht Próiseála

Tá an éifeachtacht phróiseála níos mó ná 10 n-uaire níos mó ná an gnáth-threalamh muilleoireachta imeall nó trealamh plánála imeall.

CÓIREÁLA TEASA

Foirnéise Cóireála Teasa
Uasmhéid Foirnéise: 36x12x13.5m
Teocht Uasrátaithe: 1100 céim
Cumas Luchtaithe Uasta: 800t

Cóireáil Teasa ar Shoithí Brú
Cóireáil Teasa ar Threalamh Mianadóireachta
Cóireáil Teasa ar Bhileog Feadáin
Cóireáil Teas ar Cheann Soithigh Brú





Tá GNEE STEEL ag glacadh páirte sacéim soláthair de thionscadal umar stórála amóinia imshrianta iomlán 100,000m³, ag soláthar plátaí cruach ardchaighdeáin do chomhpháirteanna ríthábhachtacha umar. Mar gheall ar nádúr creimneach amóinia agus an baol a bhaineann leCnagadh Creimthe Strus Amóinia (SCC), éilíonn an tionscadal rialú docht metallurgical na n-ábhar de réircaighdeáin EN 10028-3.



Ceann de na ceanglais theicniúla is tábhachtaí den tionscadal seo ná anteorannú dian ar an Neart Toradh iarbhír (Re)do gach ábhar grád NL2. Chun rioscaí SCC a chosc i dtimpeallachtaí stórála amóinia, ní mór anní fhéadfaidh neart an toraidh iarbhír a bheith níos mó ná 390 MPa, beag beann ar na luachanna ainmniúla a shonraítear sna raonta tiús caighdeánacha nó pláta. Cuireann an riachtanas seo éilimh níos airde ar rialú próisis déanta cruach, ar chobhsaíocht cóireála teasa, agus ar thástáil ábhar.



Plátaí cruach amh-ard-neart réidh le haghaidh táirgeadh umar stórála amóinia 100,000 m³ lán-shrianta



Ábhair Tionscadail agus Riachtanais Theicniúla



Úsáideann an tionscadal go príomhaP355NL2 agus P275NL2 plátaí cruach soitheach brú normalaithe, a chuirtear i bhfeidhm go forleathan in umair stórála ar theocht íseal mar gheall ar a ndea-dhianacht agus a n-infheictheacht.



I measc na bpríomhshonraíochtaí teicniúla tá:

• Gráid ábhair:P355NL2 agus P275NL2 (Gnáthaithe)
• Neart toraidh:Íosmhéid caighdeánach / Uasmhéid teoranta do390 MPa
• Cruas:Níos lú ná nó cothrom le 225 HBW i mbunábhar
• Tástáil tionchair:Charpy-V tástáil notch ag-50 céim , íosmhéid 27J
• Deimhniú:GA 102043.1 deimhniú, le roghnach3.2 deimhniú



Cinntíonn na ceanglais dhian seo go gcoimeádann na plátaí cruach airíonna meicniúla cobhsaí agus ardfhriotaíocht in aghaidh creimeadh struis spreagtha amóinia le linn oibriú fadtéarmach.



Rolláil agus foirmiú plátaí cruach go beacht i gcodanna cuartha don umar stórála amóinia 100,000 m³.



Cainníochtaí Pláta Tionscadail agus Dáileadh Tiús



Is é an t-éileamh cruach iomlán ar an tionscadal umar stórála amóinia seo ná roinnt mílte tonna, a dháileadh go príomha thar rannóga umar éagsúla:



P355NL2 – Plátaí Umar Shell Istigh & Lasmuigh

• Cúrsaí sliogán íochtair:50 mm tiús – thart ar. 2,000 tonna
• Cúrsaí meánbhlaosc:tiús 25 mm – thart ar. 1,400 tonna
• Cúrsaí sliogán uachtarach:tiús 10 mm – thart ar. 500 tonna



P275NL2 – Plátaí Umar Bun

• Tiús:10–15 mm – timpeall. 750 tonna



P275NL2 – Struchtúr an Díon ar Fionraí

• Tiús:5–8 mm – timpeall. 180 tonna



S275JR – Díon Amuigh (Struchtúr Comhthimpeallach)

• Tiús:10 mm – thart ar. 450 tonna



Chun éifeachtacht déantúsaíochta umar a fheabhsú agus welds imlíne a laghdú, éilíonn an tionscadal freisinplátaí cruach leathanchun hailt táthú a íoslaghdú, rud a chabhraíonn le riosca féideartha SCC a laghdú i gcoinníollacha seirbhíse amóinia.



Deighleoga déanta as cruach fillte agus racáilte le haghaidh cosanta, réidh le haghaidh cóimeála umar stórála amóinia 100,000 m³.



Soláthraíonn GNEE STEEL réitigh arda-bheachtais um rolladh pláta cruach agus déantús sorcóra do mhonaróirí umar ar fud an domhain.Seol do shonraíochtaí pláta nó líníochtaí monaraithe chugainn le haghaidh luachan tapa.

Iarr Athfhriotail



CINEÁL	GRÁD	SONRAÍOCHTAÍ
Cruach Carbóin / Coil Cóimhiotal Íseal	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283Grád C	0.7~2.0*1250/1500mm*C 2.3~19.5*1250/1500/1800/2000mm*C
Pláta Trom Meánach	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150mm-4000mmxL
Pláta Soithí	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Aicme 1/Rang 2	2.5-120x1500mm-3000mmxL
Cruach Ard Neart	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1.2-60x 1500mm-2500mmxL
Cruach Patrún	Ceanncheathrú235A|B	1.2-60x 1500mm-2500mmxL
Caith -friotaíocht Cruach	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3.0-50x1250mm-3300mmxL
Coil Iarchurtha Fuar	DC01/RECC/REDT/SPCC/ST12	0.5-3.0x1250mm-1500mmxC
Pláta Galbhánaithe	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0.45-3.0x1250mm-1500mmxC
Coil picilte	DD11/SPHC	2.0-6.0x1500xC

Ábhar Cruach Dhosmálta agus Sonraíochtaí Dromchla

CINEÁL	GRÁD	THICKNESS	DROMCHLA
Austéinít	304/304H/304L/304J1	0.25-150mm	2B/BA/UIMH.4/8K/SB/HL/UIMH.1
Austéinít	321	0.4-80mm	2B/BA/UIMH.4/8K/SB/HL/UIMH.1
Austéinít	316/316L/317L/316Ti	0.3-80mm	2B/BA/UIMH.4/8K/SB/HL/UIMH.1
Austéinít	201(J1/J2/J5)	0.35-12mm	2B/UIMH.1/1D
ferrite	430	0.4-3.0mm	2B/BA/UIMH.4/8K/SB/HL
Ultra Pure Ferrite	443	0.4-2.0mm	2B
Ultra Pure Ferrite	436L/439/444/441	0.5-3.0mm	2B/2D

Cruach Speisialta / Cóimhiotal Bonn Nicil

CINEÁL	GRÁD	GRÁD (ASTM)	GRÁD (GA)	THICKNESS
Cruach-resistant teasa	309S	S30908	1.4833	0.5-40mm
Cruach-resistant teasa	310S	S31008	1.4845	0.5-40mm
Cruach Dhosmálta Duplex	2101	S32101	1.4162	1.5-50mm
Cruach Dhosmálta Duplex	2304	S32304	1.4362	3.0-50mm
Cruach Dhosmálta Duplex	2205	S32205/S31803	1.4462	0.5-60mm
Cruach Dhosmálta Duplex	2507	S32750	1.4410	1.0-60mm
Sár-Austenític-Cruach	904L	N08904	1.4539	0.6-50mm
Sár-Austenític-Cruach	254SMO	S31254	1.4547	0.5-50mm
Sár-Austenític-Cruach	1.4529	N08926	1.4529	0.5-50mm
Sár-Austenític-Cruach	AL-6XN	N08367	1.4478	0.5-50mm
Cóimhiotal Bonn nicile	cóimhiotal 31	N08031	1.4562	1.0-50mm
Cóimhiotal Bonn nicile	800	N08800	1.4876	0.8-50mm
Cóimhiotal Bonn nicile	800H	N08810	1.4958	0.8-50mm
Cóimhiotal Bonn nicile	800HT	N08811	1.4959	0.8-50mm
Cóimhiotal Bonn nicile	cóimhiotal 28	N08028	1.4563	1.0-20mm
Cóimhiotal Bonn nicile	cóimhiotal 20	N08020	2.4660	1.0-20mm
Cóimhiotal Bonn nicile	825	N08825	2.4858	0.8-40mm
Cóimhiotal Bonn nicile	C276	N10276	2.4819	0.5-50mm
Cóimhiotal Bonn nicile	C22	N06022	2.4602	1.0-50mm
Cóimhiotal Bonn nicile	625	N06625	2.4856	0.8-20mm
Cóimhiotal Bonn nicile	400	N04400	2.4360	1.0-20mm
Cóimhiotal Bonn nicile	600	N06600	2.4816	1.0-50mm
Cóimhiotal Bonn nicile	Pure Ni 201	N02201	2.4061	0.5-20mm
Tíotáiniam	TA1	Gr.1	Aicme 1	0.5-50mm
Tíotáiniam	TA2	Gr.2	Aicme 2	0.5-50mm

Clibeanna Te: pláta cruach soitheach brú astm a517, monaróirí pláta cruach soitheach brú astm a517 tSín, soláthraithe, monarcha
