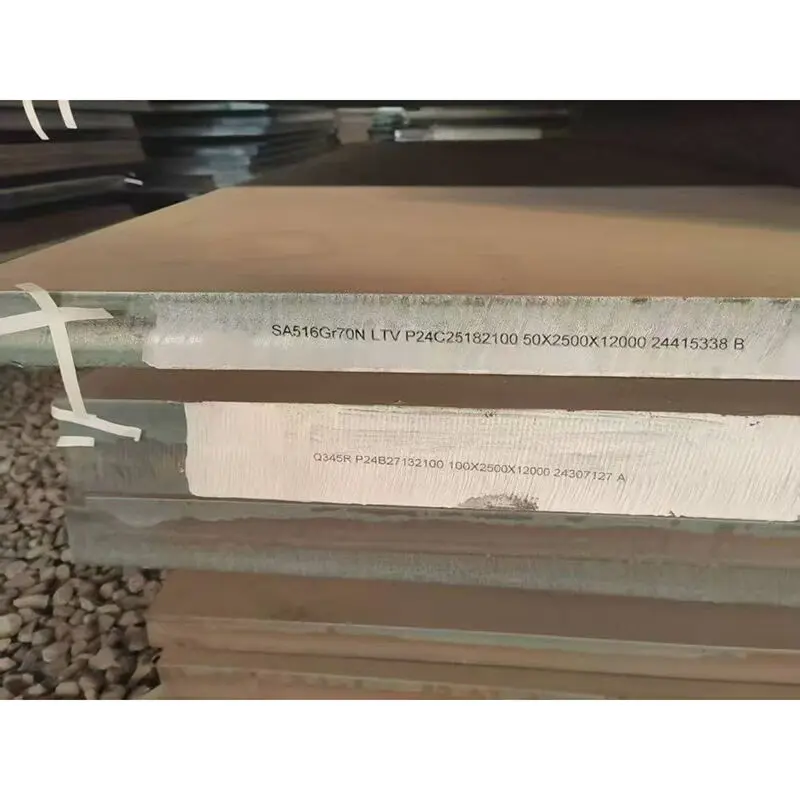

Déanann Monarcha Plátaí Cruach ASME SA516 Grád 70N sainfheidhmiú ar phlátaí cruach carbóin ardchaighdeáin a tháirgeadh. Tá tiús 50 mm ag na plátaí seo, leithead 2500 mm, agus fad 12000 mm, rud a fhágann go bhfuil siad oiriúnach d'fheidhmchláir thromshaothair éagsúla. Déantar tástáil dhian ultrasonaic ar gach pláta chun sláine struchtúrach a chinntiú agus aon lochtanna inmheánacha a bhrath. Ráthaíonn an próiseas seo go gcomhlíonann na plátaí cruach na caighdeáin cháilíochta déine.
Mír Táirge: Pláta Cruach ASME SA516 Grád 70N
Ábhar: ASME SA516 Grád 70N, Cruach Carbóin
Toisí: 50 * 2500 * 12000 mm
Tástáil: UT (Tástáil Ultrasonach)
Sonraíocht SA 516 Gr 70N :
Grád:ASME SA 516 GR.70N Plátaí Cruach Coire agus Árthaí Brú
Leithead :1000mm-4500mm
Tiús :5mm-150mm
Fad :3000mm-18000mm
Coinníoll Soláthair:Mar Iarchurtha, Rollta Normalaithe, Normalú Foirnéise, Díghású Folúis, Post Insamhladh-Cóireáil Teasa Táthaithe nó de réir riachtanas an chustaiméara.
Tionchar a thástáil :52 céim C
Tempering:Is féidir an toughness notch a fheabhsú trí fhuarú a dhíbirt ó rolladh te nó normalú ag an soláthraí. Má chomhaontaítear ráta fuaraithe níos gasta den sórt sin idir an ceannaitheoir agus an soláthraí, tá an cruach le maolú ag 1200 F freisin.
Feidhmchláir :Úsáidtear é le haghaidh déantús táthú soithí brú a éilíonn toughness notch feabhsaithe le haghaidh seirbhíse níos ísle ná an teocht chomhthimpeallach.
Próiseas Déantúsaíochta :Te-rollta (HR)
SA 516 Gr.70 NACE + Praghas Pláta HIC in aghaidh an kg
| Íosmhéid (Praghas in INR) | Uasmhéid (Praghas in INR) |
|---|---|
| 115 | 130 |
ASME SA516 Gr.70N NACE + HIC Plátaí Coire & Árthaí Brú Gráid Choibhéiseacha
| Caighdeán Briotanach | Norm Eorpach | ASTM/ASME | DIN |
| BS1501-224-460A/B | EN10028 P295GH | A/SA{0}} Grád 70 | DIN 17155 17 MN 4 |
SA 516 Gr.70N NACE + Plátaí Cáilíochta Coire HIC Comhdhéanamh Ceimiceach
| C | Si | Mn | P | S | Al | Cr | Cu | Ni | Mo | Nb | Ti | V |
| 0.08/0.20 | 0.4 | 0.9/1.5 | 0.03 | 0.03 | 0.02 | 0.3 | 0.3 | 0.3 | 0.08 | 0.01 | 0.03 | 0.02 |
SA516 Gr.70N NACE + HIC Plátaí Soithí Brú Airíonna Meicniúla
| Neart teanntachta (ksi) | Neart teanntachta (MPa) | Neart toraidh (ksi) | Neart toraidh (MPa) | Fadú i 200mm (nóiméad)(%) | Fadú i 50mm (nóiméad) (%) |
| 70-85 | 450-585 | 35 | 240 | 19 | 23 |
A/SA 516 Gr.70+N
Cruach struchtúrach mínghráinneach le haghaidh soithí brú. A/SA 516 Gr.70+N PVQ (Cáilíocht Árthaí Brú) is sainairíonna é dea-tháthú agus ardfhriotaíocht in aghaidh scoilteadh brittle. Úsáidtear na cineálacha seo thar aon rud eile chun soithí a mhonarú le haghaidh gáis bhrúite (LPG, umair bútáin agus própán), soithí brú, páirteanna do choirí gaile, píopaí brú, comhbhrúiteoirí, etc. Is i dtimpeallachtaí feidhmchláir atá níos ísle ná -20 ºC a úsáidtear iad is forleithne.
A/SA 516 Gr.70+Soláthraítear N cruach sa riocht normalaithe. Is é 900 - 950 ºC an teocht normalaithe, agus ní mór é a fhágáil sa bhfoirnéis tar éis an teocht a chothromú ar feadh thart ar 1 nóiméad in aghaidh an mhilliméadar de thiús an phláta. Mar thoradh air sin, cuireann sé airíonna foirmithe fuara agus te{-go maith gan tionchar diúltach a imirt ar airíonna ábhair.
Is féidir an cruach struchtúrach gránach mín sa tsraith seo a tháthú go foirfe, de láimh agus trí úsáid a bhaint as trealamh uathoibríoch, trí na próisis táthúcháin ar fad atá ar eolas.
Chun aonchineálacht níos mó a thabhairt do struchtúr an táirge, is féidir cruach A/SA 516 Gr.70+N a sholáthar freisin trí fholús-dhíghású.
Ní hamháin go soláthraíonn GNEE STEEL Normalized ASTM A516 Grád 70 Cruach Pláta, ach freisin ASME A516gr70n Mias Éilipteacha Deireadh Miasáilte Deireadh Cap Ceann umar le haghaidh Soithí Brú.
Cinn éilipseacha Ceann Dished Ceann Cruach umar Ceann Torispherical
Is cuid den choimeádán é an ceann, atá ceangailte leis an sorcóir trí tháthú. De réir na cruthanna geoiméadracha éagsúla, is féidir é a roinnt ina éilips sféarúil, mias, coróin sféarúil, bhlaosc cón agus clúdach árasán. Sa táthú, tá sé roinnte ina cheann táthú butt agus ceann soicéad.
Úsáidtear ceann torispherical i peitriliam, leictreonaic, ceimiceacha, cógaisíochta, teicstíle, bia, innealra, tógáil, cumhacht núicléach, aeraspáis, agus tionscail eile.
