Cur síos

Paraiméadair theicniúla

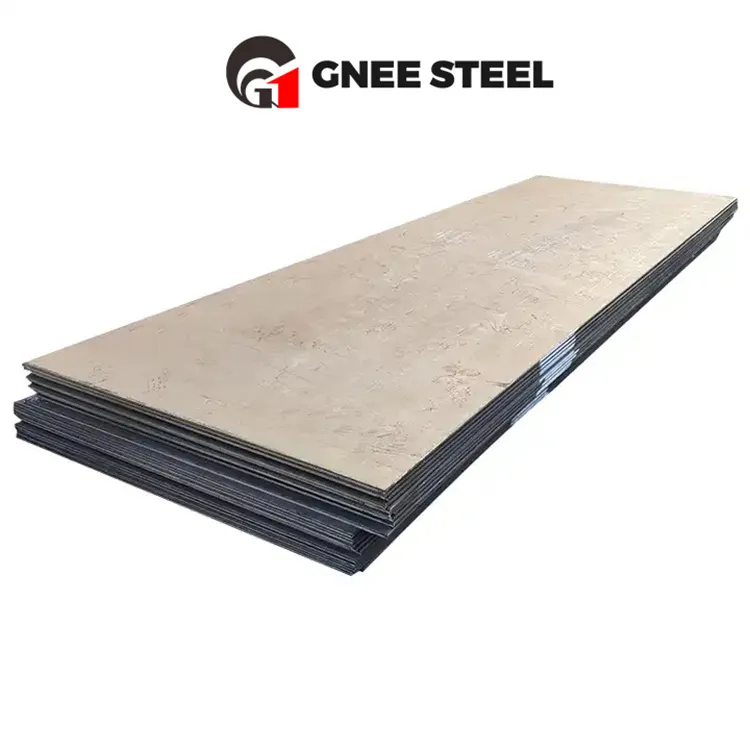

A709 Grád 100 Ábhar Cruach Cóimhiotail Íseal

A709 Tá cruach grád 100 ard {- neart íseal - Cruach carbóin struchtúrtha cóimhiotail a úsáidtear i dtógáil droichid.

ASTM A709 Is táirge tionsclaíoch níos fearr é cruach struchtúrach Grád 100 Grád 100 mar gheall ar a cháilíocht níos fearr. Tagann na cáilíochtaí seo as an ngrád ceart cruach a úsáid. I measc na ngnéithe suntasacha de na bileoga seo tá neart ard, neart teanntachta agus neart táirgeachta.

A709 Gr.100 Comhdhéanamh Ceimiceach Ábhar Cruach Cóimhiotail Íseal

Maithe Tiubh I [MM]	Cineál A, ％	Cineál B, ％	Cineál C, ％	Cineál E^A ,％	Cineál f^A ,％	Cineál H, ％	Cineál J, ％	Cineál M, ％	Cineál p^A ,％	Cineál Q^A ,％
Maithe Tiubh I [MM]	1.25[32]	1.25[32]	11⁄4[32]	4[100]	2.5[65]	2[50]	1.25[32]	2[50]	4[100]	4[100]
C	0.15–0.21	0.12–0.21	0.10–0.20	0.12–0.20	0.10–0.20	0.12–0.21	0.12–0.21	0.12–0.21	0.12–0.21	0.14–0.21
MN	0.80–1.10	0.70–1.00	1.10–1.50	0.40–0.70	0.60–1.00	0.95–1.30	0.45–0.70	0.45–0.70	0.45–0.70	0.95–1.30
P, Max	0.035	0.035	0.035	0.035	0.035	0.035	0.035	0.035	0.035	0.035
S, uasmhóin	0.035	0.035	0.035	0.035	0.035	0.035	0.035	0.035	0.035	0.035
SI	0.40–0.80	0.20–0.35	0.15–0.30	0.20–0.40	0.15–0.35	0.20–0.35	0.20–0.35	0.20–0.35	0.20–0.35	0.15–0.35
Ní	...	...	...	...	0.70–1.00	0.30–0.70	...	1.20–1.50	1.20–1.50	1.20–1.50
Cc	0.50–0.80	0.40–0.65	...	1.40–2.00	0.40–0.65	0.40–0.65	...	...	0.85–1.20	1.00–1.50
Meandar	0.18–0.28	0.15–0.25	0.15–0.30	0.40–0.60	0.40–0.60	0.20–0.30	0.50–0.65	0.45–0.60	0.45–0.60	0.40–0.60
V	...	0.03–0.08	...	^B	0.03–0.08	0.03–0.08	...	...	...	0.03–0.08
Tí	...	0.01–0.03	...	0.01–0.10	...	...	...	...	...	. ..
Zr	0.05–0.15^C	...	...	...	...	...	...	...	...	...
Rise	...	...	...	...	0.15–0.50	...	...	...	...	...
B	0.0025 - Max	0.0005–0.005	0.001–0.005	0.001–0.005	0.0005–0.006	0.0005–0.005	0.001–0.005	0.001–0.005	0.001–0.005	...

A709 Gr.100 Ard -neart Pláta Cruach Cóimhiotal Íseal Maoin Mheicniúil

Airíonna meicniúla	Meicniúil	Béarla	Deir
Cruas, Brinell	212 - 269	212 - 269
Cruas, Knoop	265	265	Athraithe ó Brinell
Cruas, Rockwell b	97	97	Athraithe ó Brinell
Cruas, Rockwell c	22	22	Athraithe ó Brinell
Cruas, vickers	254	254	Athraithe ó Brinell
Neart teanntachta, deiridh	{690 - 895 mpa	100000 - 130000 psi
Neart teanntachta, toradh	620 MPa @Strain 0.200 %	89900 psi @Strain 0.200 %	arna thomhas ag 0.2% fritháirithe nó síneadh 0.5% faoi ualach
Fadú ag sos	17 %	17 %	I 50 mm (pláta/barra)
Modal leaisteachas	205 GPA	29700 KSI	Tipiciúil le haghaidh cruach
Modal mórchóir	160 GPA	23200 KSI	Tipiciúil le haghaidh cruach
Cóimheas Poissons	0.29	0.29	Ríofa
Modal lomadh	80.0 GPA	11600 KSI	Tipiciúil le haghaidh cruach.

A709 Gr.100 Sonraí Táirgí Cruach Struchtúracha HSLA

Ligeann neart an bhoird dó tréimhsí níos faide a sheasamh i dtimpeallachtaí níos géire. Maoin thábhachtach eile de bhileoga is ea friotaíocht creimthe. Is maoin riachtanach é seo freisin de chuid an Bhoird, de réir mar a éilíonn na tionscail mhuirí agus cheimiceacha iad freisin. Is éard atá i gceist leis an atmaisféar sa tionscal seo ná úsáid a bhaint as gníomhairí tocsaineacha a dhéanann dromchla na bpainéal a thruailliú. Ach ní dhéanfar damáiste dár bplátaí tríd an gcineál seo cruach a úsáid. Is féidir leo pitting, scáintí, agus fiú scoilteadh creimthe a sheasamh. Tá siad níos frithsheasmhaí do na haigéid is díobhálaí sa tionscal fiú. Cuireann siad in aghaidh iad. Dá bhrí sin, fiú amháin sna coinníollacha crua seo, tá na painéil fós cosanta. Mar gheall ar theochtaí arda agus uaireanta bíonn brú ar a gcuid post. Ach is féidir lenár mboird na dálaí crua seo a sheasamh freisin.
